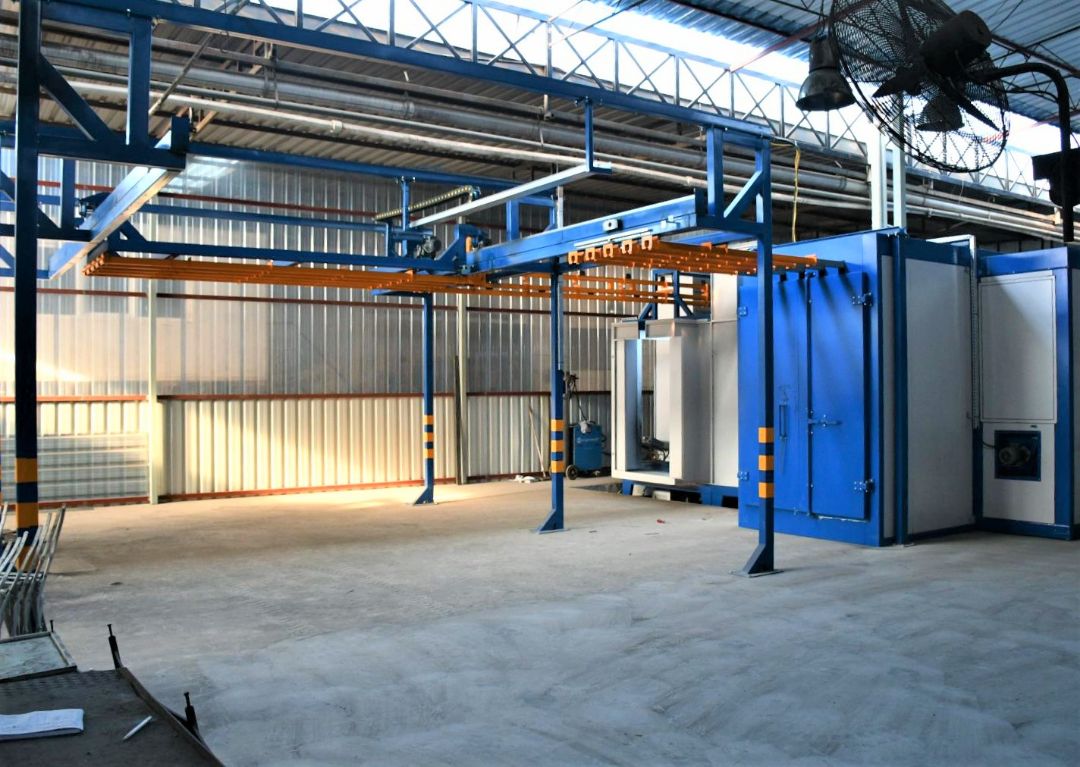

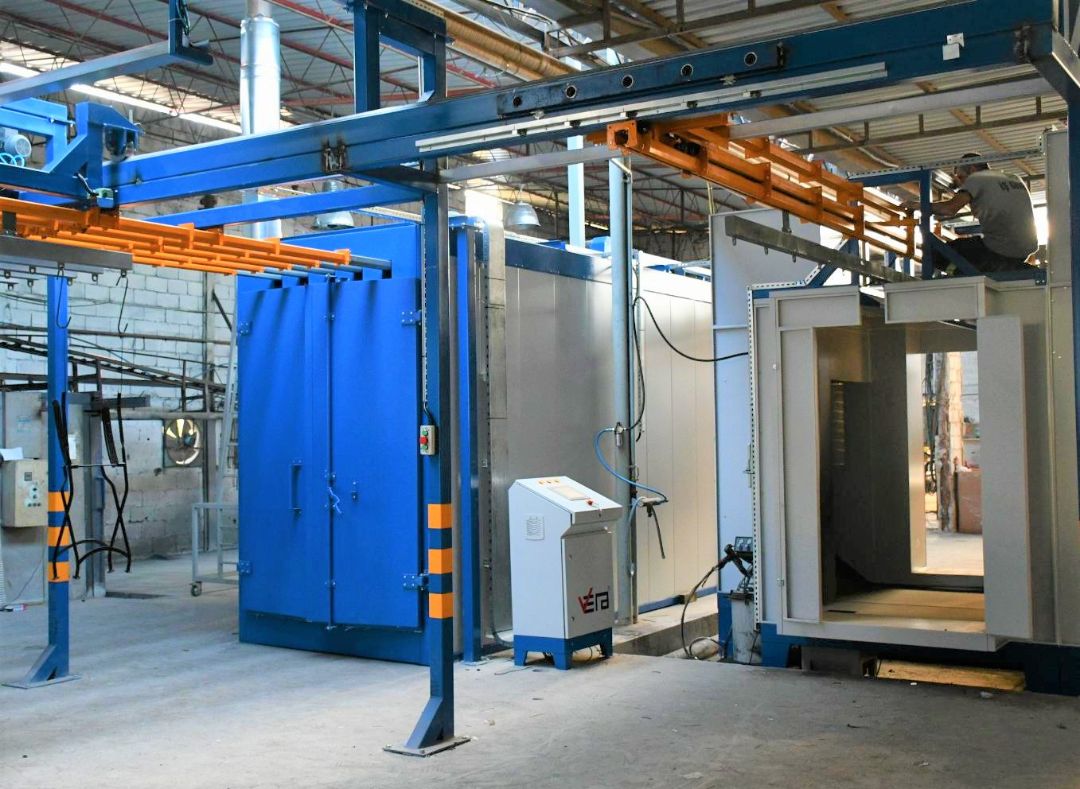

Транспортная система для продольного и поперечного перемещения изделий, используется в основном на мелких и средних производственных участках нанесения порошковых покрытий. Конструкция данного типа транспортной системы позволяет организовать участок нанесения порошкового покрытия на относительно не большой площади. Эта система обеспечивает как продольную, так и поперечную транспортировку изделий. Главная и основная его востребованность – возможность изменения вектора перемещения тяжелого груза в перпендикулярном направлении, как в ручном так и полуавтоматическом режиме.После завершения этапа покраски, накопитель-каретка перемещается в зону закатки в печь полимеризации, фиксация кареток в необходимой зоне происходить с помощью системы концевиков (механических, оптических) срабатывает система пневматики, которая при помощи пневматического стопорного устройства фиксирует каретки в положении обеспечивающем стыковку с направляющими печи полимеризации.
Ручной участок нанесения порошковой краски включает в себя:
печь полимеризации (тупикового и проходного типа)

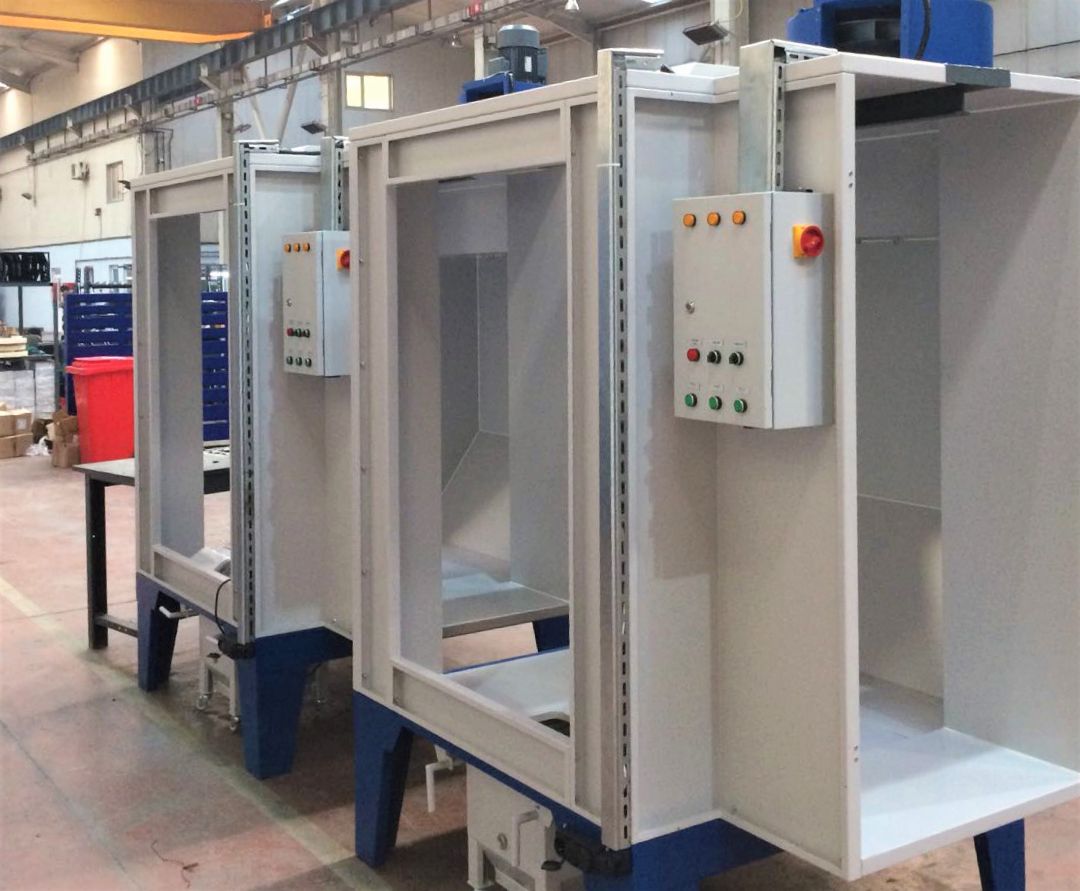

односторонние или двухсторонние камеры напыления, с системой вытяжки воздуха и рекуперации порошковой краски, бункеры сборники краски со встроенными виброситами устанавливаются под блоками фильтров с каждой стороны, ручные установки нанесения краски, а также транспортные системы разной грузоподъемности, для перемещения окрашиваемых и готовых изделий.

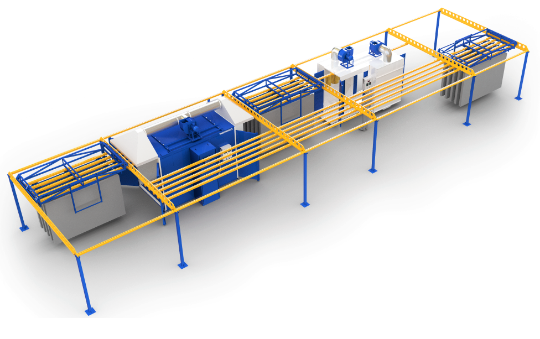

КОЛЬЦЕВОЙ УЧАСТОК ПОРОШКОВОЙ ПОКРАСКИ

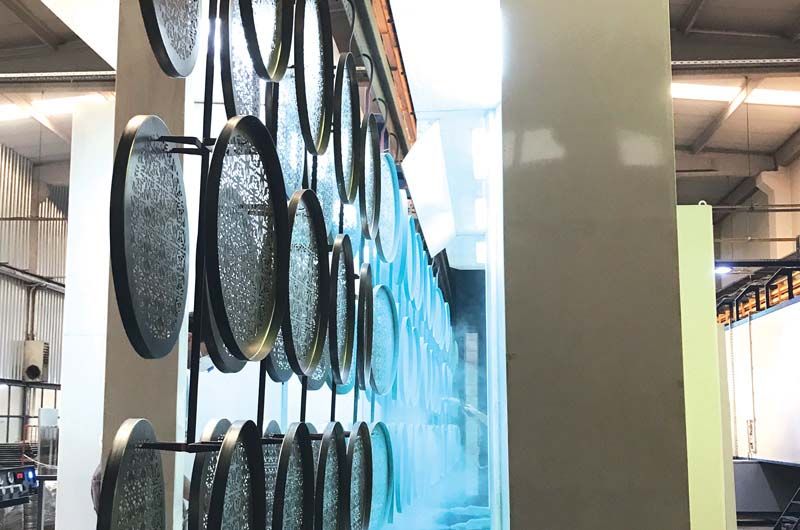

Процесс нанесения порошковой краски при данной схеме линии, происходит следующим образом, навеска изделий на перекатные каретки . Перемещение каретки до момента стыковки с направляющими камеры напыления. Перемещение траверсы с изделиями через камеру окрашивания (возможна установка автоматической протяжки). Двухстороннее нанесение порошковой краски в камере напыления в ручном режиме. После накопления каретки изделиями происходит перемещение тележки до стыковки с направляющими печи полимеризации. Выход готовых изделий из печи, происходит с противоположной стороны печи, на накопитель поперечного перемещения. После чего пустые траверсы возвращаются в начало процесса.
